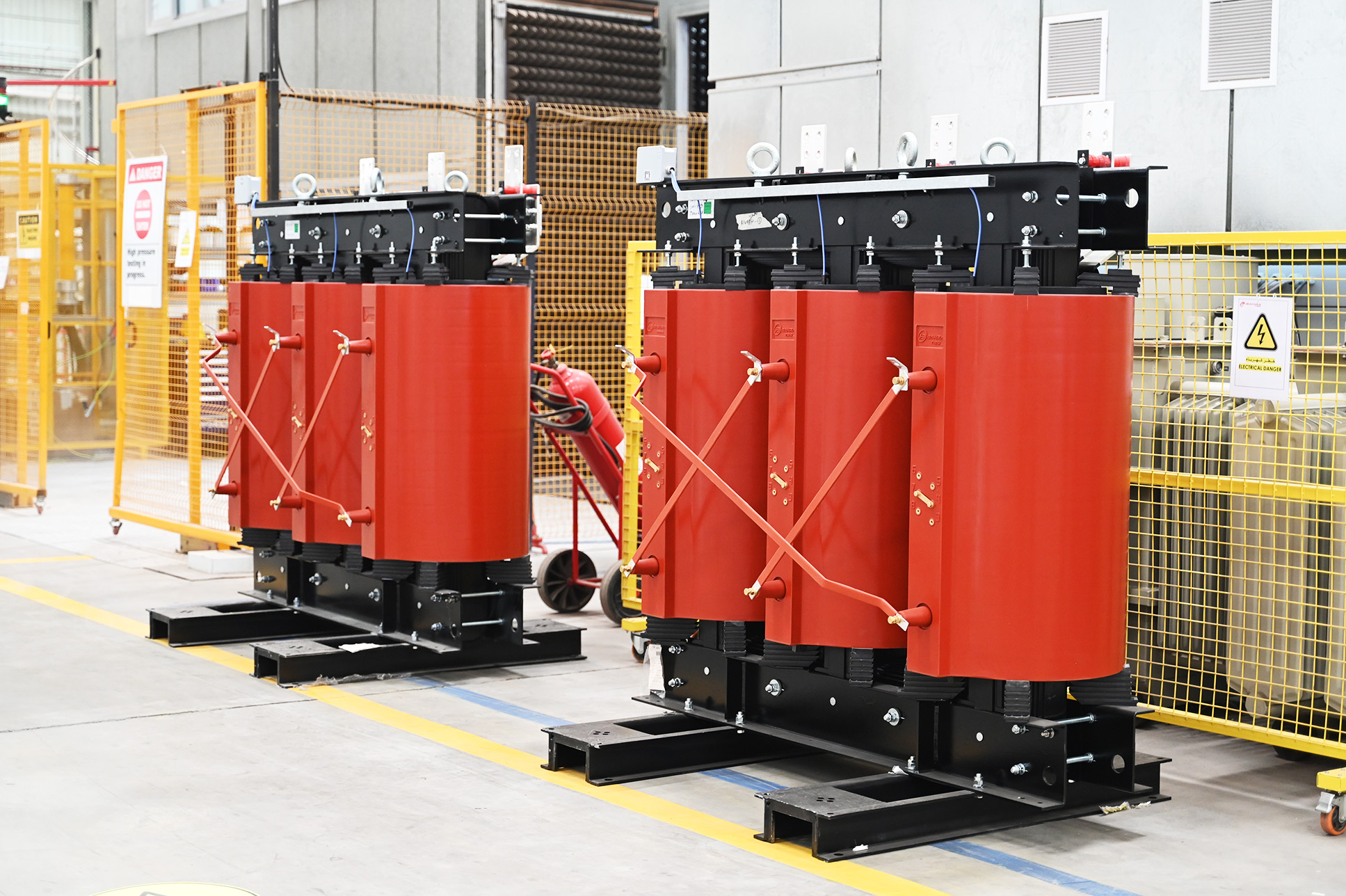

ترانس خشک دستگاهی است که هسته و سیم پیچ های آن به جای قرار گرفتن در روغن در محفظه ای بدون مایع عایق کار می کند و خنک کاری آن با هوا انجام می شود. در این طراحی عایق اصلی سیم پیچ ها از رزین یا وارنیش است و هوا گرمای ایجاد شده را از بدنه دور می کند. دو خانواده پرکاربرد برای ترانس خشک وجود دارد. نوع رزین ریختگی که سیم پیچ ها با رزین اپوکسی در قالب ریخته می شوند تا یک بدنه سفت و مقاوم بسازند و نوع آغشته سازی تحت خلأ که لایه های سیم با وارنیش در خلأ اشباع می شوند تا رطوبت و حباب ها خارج شود. هدف از هر دو روش افزایش استقامت عایقی و پایداری حرارتی است تا دستگاه در محیط های داخلی با ایمنی بالا کار کند. وقتی می گوییم ترانس خشک یعنی خبری از روغن معدنی یا استر نیست و بنابراین ریسک های مربوط به نشت و آتش سوزی کاهش پیدا می کند. این ویژگی باعث شده در ساختمان های اداری و مسکونی بزرگ، بیمارستان ها، مراکز خرید و مراکز داده انتخاب محبوبی باشد.

ساختار و عملکرد با نگاهی کاربردی

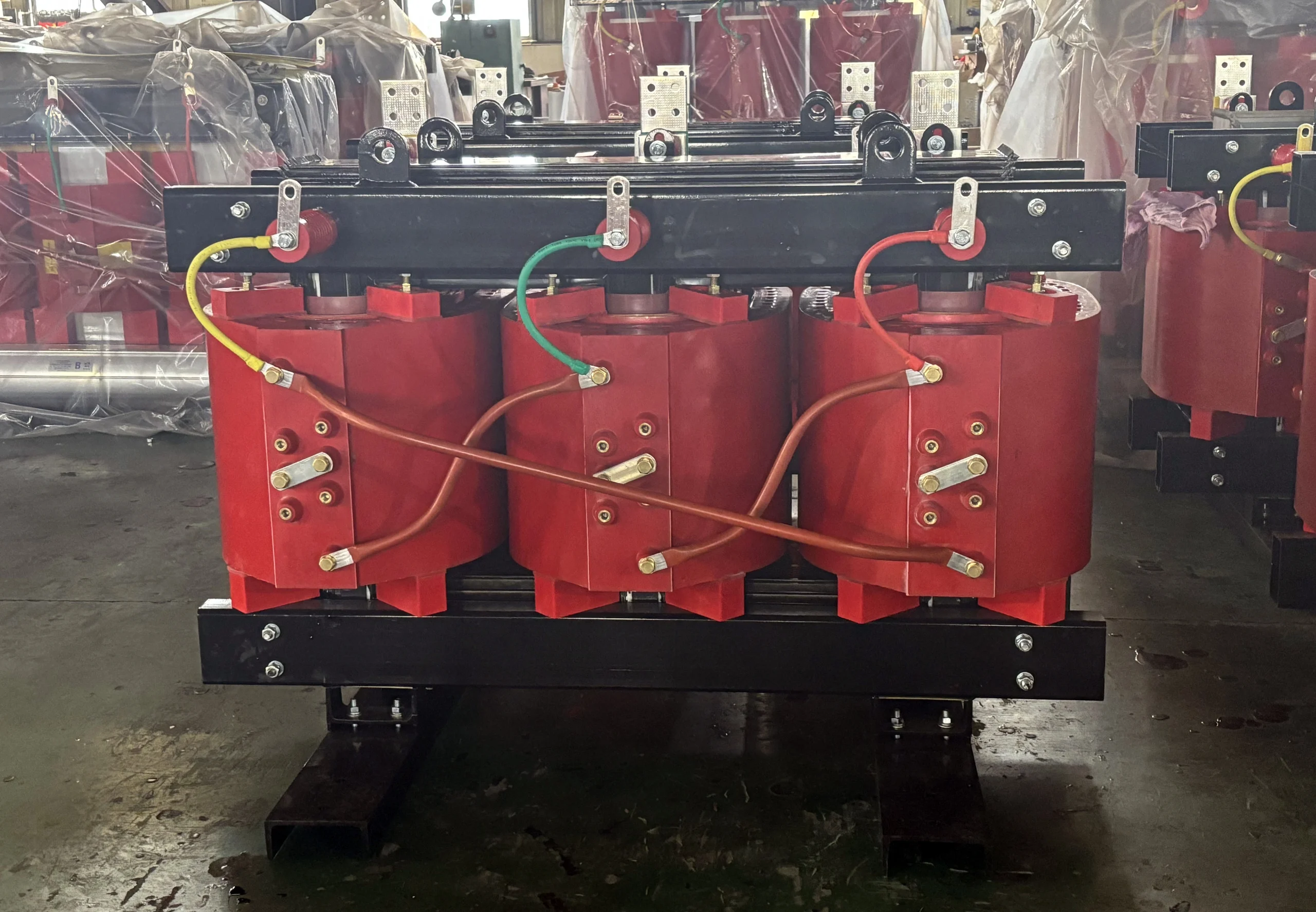

قلب ترانس خشک مانند هر ترانس شامل هسته ورقه ای فولادی و دو سیم پیچ فشار قوی و فشار ضعیف است. اطراف سیم پیچ ها سیستم عایقی جامد قرار دارد و مسیر گردش هوا به گونه ای طراحی می شود که گرما به سرعت از سطح بیرونی دفع شود. در ظرفیت های پایین و متوسط خنک کاری به صورت طبیعی انجام می شود و به آن AN گفته می شود. اگر دمای محیط بالا باشد یا بارگذاری سنگین شود از فن استفاده می شود که AF نام گذاری می شود. برخی مدل ها ترکیبی از هر دو روش را دارند تا در بار پیک چند درجه ظرفیت بیشتر بدهند. کلاس حرارتی عایق معمولا F یا H است و این عدد نشان می دهد سیم پیچ تا چه دمایی می تواند بدون پیری سریع کار کند.

در نسخه رزین ریختگی مقاومت در برابر رطوبت بهتر است و برای فضاهایی که امکان ورود گرد و غبار یا بخار وجود دارد مناسب تر عمل می کند. در نسخه آغشته سازی تحت خلأ وزن کمتر است و قیمت اقتصادی تر خواهد بود اما در محیط های مرطوب باید به نگهداری دقیق تر توجه شود. از نظر الکتریکی تمام قواعد شناخته شده مثل نسبت تبدیل، گروه برداری مانند Dyn11 یا Yyn0 و درصد امپدانس برقرار است و همانند ترانس روغنی باید با شبکه بالادست و تابلوهای پایین دست هماهنگ شود. اگر هارمونیک های قابل توجه دارید مانند حضور درایوهای فرکانسی و رکتیفایرها، انتخاب سیم پیچ با تحمل حرارتی بالاتر و طراحی مناسب پخش گرما اهمیت پیدا می کند.

بدنه در بسیاری از مدل ها با محفظه فلزی محافظ پوشانده می شود تا از تماس مستقیم جلوگیری شود. درجه حفاظتی محفظه با کدهایی مثل IP31 یا IP54 مشخص می شود که نشان می دهد دستگاه در برابر گرد و غبار و قطرات آب تا چه حد محافظت دارد. برای کاهش صدا از طراحی های خاص کانال هوا و صفحه های جذب صوت استفاده می شود تا نصب در فضاهای نزدیک به کاربر بدون مزاحمت انجام شود. نکته مهم این است که ترانس خشک بر خلاف تصور رایج تنها برای توان های پایین نیست و در بسیاری از پروژه های متوسط با مدیریت صحیح تهویه عملکرد مطمئن دارد.

نکات انتخاب نصب و نگهداری با تمرکز بر تجربه میدانی

انتخاب ترانس خشک باید از تصویر دقیق بار آغاز شود. اگر بار شما پیوسته و با ضریب توان پایدار است می توانید ظرفیت را نزدیک به نیاز واقعی انتخاب کنید. اگر بار ضربه ای دارید یا در ساعات خاصی پیک رخ می دهد بهتر است حاشیه مناسبی برای دمای نقطه داغ در نظر بگیرید. اگر محل نصب در اتاق برق با تهویه محدود است از همان ابتدا مدل دارای فن و کنترل دما را انتخاب کنید تا در روزهای گرم دما از حد مجاز بالاتر نرود. برای ساختمان های حساس به آتش سوزی توجه به کلاس آتش پذیری مواد عایقی ضروری است و ترانس رزین ریختگی به دلیل رفتار پایدارتر انتخاب رایج تری خواهد بود.

در مورد نویز آکوستیک حتما اندازه طول اتاق، جنس دیوارها و فاصله تا فضاهای اداری را بررسی کنید و در صورت نیاز از سایلنسر و پنل های جاذب استفاده کنید. در بخش نصب، مسیر جریان هوا باید آزاد بماند و فاصله از دیوار و سقف طبق توصیه سازنده رعایت شود. گرد و غبار دشمن اصلی تبادل حرارتی است و تمیزکاری دوره ای با دمنده و جارو نقش زیادی در پایداری دما دارد. اتصالات ترمینال باید با گشتاور مناسب سفت شود و پس از چند هفته بهره برداری مجددا کنترل شود چون با گرم و سرد شدن ممکن است شل شود. برای پایش سلامت از سنسورهای دمای سیم پیچ و نمایشگرهای دیجیتال استفاده کنید و مقادیر ثبت شده را با پروفایل بار مقایسه کنید تا اگر روند افزایشی غیرعادی دیده شد پیش از بروز مشکل ریشه یابی شود.

اگر نیاز به کار موازی دارید باید گروه برداری، نسبت ولتاژ و درصد امپدانس دستگاه ها همسان باشد تا جریان های چرخشی ایجاد نشود. از منظر اقتصاد مالکیت به تلفات بی باری و بارداری توجه کنید. نسخه های کم تلفات هزینه اولیه بالاتری دارند اما در دوره بهره برداری با ساعات کار زیاد هزینه انرژی را پایین می آورند و دمای کاری را بهتر کنترل می کنند. جمع بندی عملی این است که ترانس خشک انتخابی ایمن و کم دردسر برای فضاهای داخلی است به شرط آنکه تهویه درست طراحی شود و برنامه نگهداری سبک اما منظم اجرا گردد. با رعایت همین اصول ساده دستگاه سال ها با کمترین توقف کار خواهد کرد و کیفیت تغذیه مصرف کننده ها پایدار می ماند.

ترانس خشک چیست؟

تفاوت ترانس خشک و روغنی چیست

وقتی بین ترانس خشک و ترانس روغنی مردد هستید ابتدا باید بدانید هر کدام برای چه شرایطی طراحی شده است. ترانس روغنی با کمک روغن به عنوان عایق و خنک کننده می تواند چگالی توان بالاتری ارائه کند و در توان های متوسط و بالا ابعاد جمع و جورتری داشته باشد. عملکرد حرارتی در بارهای سنگین پایدارتر است و با افزودن فن یا پمپ روغن ظرفیت قابل توجهی آزاد می شود. در مقابل ریسک نشت و ملزومات ایمنی آتش و محیط زیست مطرح است و در فضاهای داخلی باید حوضچه جمع آوری و تهویه دقیق اجرا شود.

ترانس خشک بدون مایع عایق کار می کند و ریسک های مرتبط با نشت را حذف می کند. نصب در ساختمان آسان تر است و فرآیند اخذ تایید ایمنی ساده تر پیش می رود. در توان های برابر ممکن است ابعاد و وزن بیشتر باشد و قیمت خرید بالاتر دیده شود اما هزینه های جانبی مربوط به الزامات ایمنی کاهش پیدا می کند. از نظر نگهداری ترانس روغنی نیاز به آزمون های دوره ای روغن مثل استقامت دی الکتریک، رطوبت و تحلیل گازهای محلول دارد و در صورت نیاز احیا و فیلتراسیون انجام می شود.

ترانس خشک اما برنامه نگهداری ساده تری دارد و تمرکز آن روی تمیزی کانال های هوا، کنترل دما و بررسی اتصالات است. از نگاه نویز آکوستیک هر دو خانواده می توانند با طراحی مناسب به سطح صدای قابل قبول برسند اما در فضاهای بسیار ساکت باید جزئیات کانال هوا و ارتعاش هسته با دقت بیشتری بررسی شود.

در محیط های خورنده و مرطوب نسخه رزین ریختگی مقاومت بهتری نشان می دهد و اگر نزدیک دریا یا صنایع شیمیایی هستید انتخاب محفظه با پوشش مقاوم و درجه حفاظتی بالاتر اهمیت دارد. از نظر کار موازی قواعد مشترک است و باید گروه برداری، نسبت ولتاژ و درصد امپدانس همسان باشد. در نهایت تفاوت اصلی در انرژی رسانی با مایع عایق یا بدون آن است و اثر این انتخاب بر ایمنی، ابعاد، هزینه چرخه عمر و الزامات نگهداری دیده می شود.

راهنمای انتخاب بر اساس نوع پروژه

اگر پروژه شما یک برج اداری یا بیمارستان است که اتاق ترانس در زیرزمین یا طبقه خدمات ساخته می شود ترانس خشک معمولا انتخاب نخست است چون هماهنگی با مقررات ایمنی ساده تر است و ریسک نشت وجود ندارد. اگر مرکز داده با بار پیوسته و حساس دارید می توانید بین هر دو خانواده انتخاب کنید اما باید به سه عامل توجه کنید. تلفات، مدیریت دما و فضای موجود. اگر فضا محدود است و توان بالایی نیاز دارید ترانس روغنی با رادیاتور و فن می تواند در حجم کمتر همان ظرفیت را فراهم کند. اگر سیاست داخلی بر حذف مایعات قابل اشتعال تاکید دارد ترانس خشک رزین ریختگی با محفظه مناسب مسیر ساده تری پیش رو می گذارد. در کارخانه های فرآیندی، صنایع فولاد و معادن که بارهای ضربه ای و محیط خشن وجود دارد ترانس روغنی با سیستم خنک کاری تقویت شده و پوشش ضد خوردگی انتخابی پایدار است. در پروژه های خورشیدی و بادی که تعداد واحدها زیاد است و دسترسی میدانی همیشه ساده نیست یکسان سازی مشخصات ترانس روغنی توزیع هزینه های نگهداری را پایین می آورد. اگر نزدیک مناطق مسکونی نصب می کنید سطح نویز و ظاهر تجهیزات مهم می شود و در هر دو خانواده می توان با انتخاب های درست به نتیجه مطلوب رسید. مسئله کلیدی این است که فقط قیمت خرید را معیار قرار ندهید. هزینه کل مالکیت را محاسبه کنید. تلفات بی باری و بارداری، هزینه تهویه و فضای ساختمانی، آزمون های دوره ای، احتمال توقف تولید و زمان تامین قطعات یدکی همگی در این محاسبه نقش دارند. تصمیمی که با این نگاه گرفته شود معمولا پشیمانی ندارد. برای جمع بندی عملی یک قاعده ساده کمک می کند. فضای داخلی با حساسیت ایمنی بالا معمولا با ترانس خشک آرام تر مدیریت می شود و توان های بالاتر یا محیط های باز و صنعتی خشن اغلب با ترانس روغنی به شکلی اقتصادی تر پاسخ می گیرند. اگر هنوز بین دو گزینه مردد هستید یک ماتریس ساده از معیارها بسازید. ایمنی، فضا، توان، هزینه انرژی، نگهداری و زمان تحویل. به هر معیار وزن بدهید و نمره واقعی پروژه خود را وارد کنید. عدد نهایی به شما می گوید کدام فناوری برای شما منطقی تر است و چرا. این روش انتخاب را از سلیقه شخصی خارج می کند و تصمیم را قابل دفاع می سازد.
